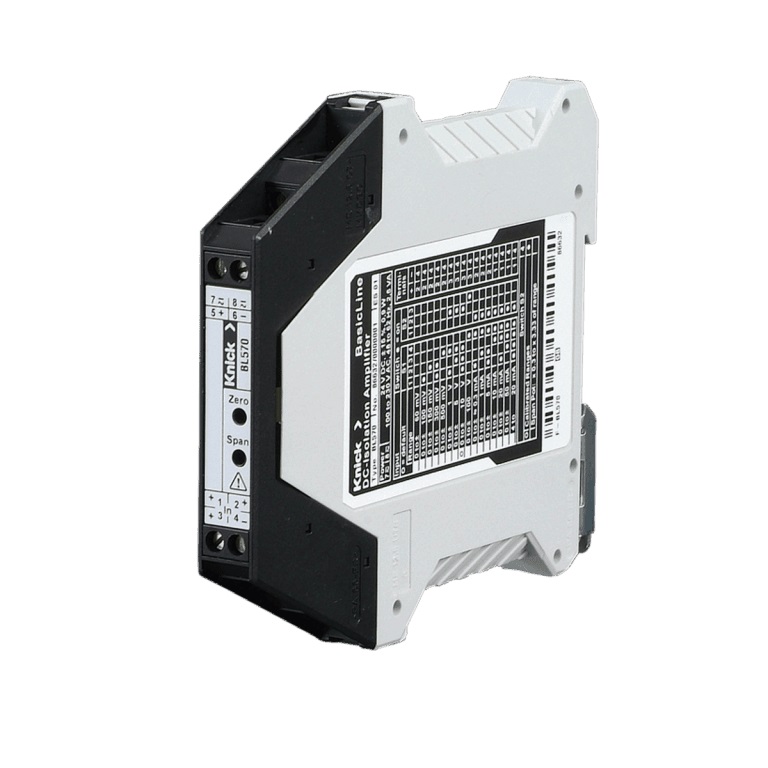

BasicLine BL 570
通用隔离器
隔离器中的“多面手”：
介于±20 mV和±200 V DC间的所有范围均可单独进行调整。400以上的范围在原厂进行校准。
| 输入 |
0 … 20 mV/200 V，
0 … 100 µA/100 mA
单极性/双极性 |
| 精度 |
< 0.25 %满量程 |
| 测试电压 |
1.5 kV AC |
| 工作电压 |
300 V AC/DC |
| 电源 |
24 V DC/100 … 230 V AC |
| 其他功能 |
校准的范围选择 |
BasicLine BL 510
用于标准信号的隔离器
此紧凑型信息隔离器可在标准应用中简单易行地实现电流隔离和信号转换。
| 输入 |
0 … 20 mA
4 … 20 mA
0 … 10 V |
| 精度 |
< 0.3 %满量程 |
| 测试电压 |
0.51 kV AC |
| 工作电压 |
150 V AC/DC |
| 电源 |
24 V DC |
| 其他功能 |
校准的范围选择 |
BasicLine BL 513
用于标准信号的主电源供电隔离器
此主电源供电信号隔离器在标准应用中具有最佳的信号传输，值得信赖。
| 输入 |
0 … 20 mA
4 … 20 mA
0 … 10 V |
| 精度 |
< 0.3 %满量程 |
| 测试电压 |
1.5 kV AC |
| 工作电压 |
300 V AC/DC |
| 电源 |
24 V DC/100 … 230 V AC |
| 其他功能 |
校准的范围选择 |
BasicLine BL 541/542
环路供电隔离器 用于标准信号
极其紧凑、精确、可靠。此环路供电隔离器不仅无需任何外部电源，而且还能确保最佳质量。
| 变体 |
BL 541, 1通道 |
BL 542, 2通道 |
| 输入 |
0 … 20 mA
4 … 20 mA |
2 x 0 … 20 mA
2 x 4 … 20 mA |
| 精度 |
< 0.2 %满量程 |
| 测试电压 |
1.5 kV AC |
| 工作电压 |
300 V AC/DC |
| 电源 |
L环路供电 |
| 其他功能 |
压降低至1.7 V |
BasicLine BL 530
信号倍增器
此负载和信号倍增器可提供两路电流隔离输出，串联连接时每一路均能驱动400欧姆或800欧姆的负载。
| 输入 |
0 … 20 mA
4 … 20 mA |
| 精度 |
< 0.3 % 满量程 |
| 测试电压 |
1.5 kV AC |
| 工作电压 |
300 V AC/DC |
| 电源 |
24 V DC |
| 其他功能 |
4端口隔离，2 x 400欧姆/
800欧姆输出负载 |
BasicLine BL 560
中继器电源
此中继器电源采用超薄6 mm外壳，并且用于在安全区域中向2线传感器提供信号去耦。
| 输入 |
4 … 20 mA，电源电压16.5 V |
| 精度 |
< 0.25 %满量程 |
| 测试电压 |
0.51 kV AC |
| 工作电压 |
150 V AC/DC |
| 电源 |
24 V DC |
BasicLine BL 520
温度变送器
此带纯文本范围选择功能的灵活型温度变送器可使用标准铂传感器和热电偶来测量温度。
| 输入 |
电阻温度计Pt100、Pt1000
J型和K型热电偶 |
| 精度 |
< 约0.2 %满量程
|
| 测试电压 |
1,5 kV AC |
| 工作电压 |
300 V AC/DC |
| 电源 |
24 V DC |
| 其他功能 |
校准的范围选择，
自动识别
2、3、4线连接 |
BasicLine BL 550
设定点报警继电器
此具有转换输出触头的高度紧凑型设定点报警继电器能够以极高的可靠性监控过程变量。
| 输入 |
0 … 20 mA/4 … 20 mA
0 … 10 V |
| 继电器输出 |
1转换触头240 V AC，2 A
|
| 测试电压 |
1.5 kV AC |
| 工作电压 |
50 V AC/DC |
| 电源 |
24 V DC |
| 其他功能 |
可调迟滞
和延迟 |
